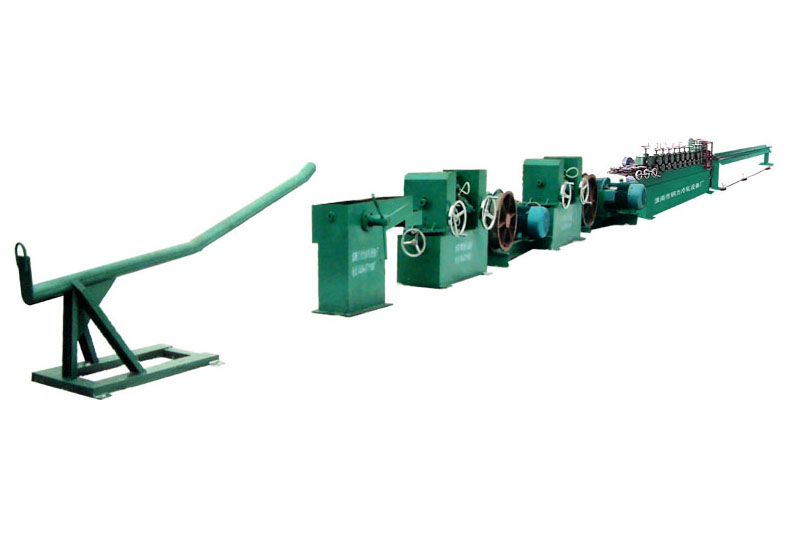

ZT系列冷軋帶肋鋼筋設備生產線是將熱軋盤圓鋼筋經冷軋、再其表面冷軋形成三面有月牙橫肋的鋼筋經調直、切斷、落料、加工成建筑工程現澆或預制直接使用的冷軋帶肋鋼筋。產品符合GB13788—2000標準。
該機具有自動化程度高，操作極為方便，是一套高效率在線調直（一次成型直條）生產線和成品圓盤狀冷軋帶肋鋼筋調直后比較每噸可以節約30元左右的生產成本。
速度最快的冷軋帶肋機組,三十組預設長度,高效剪500毫米長度,能剪出5毫米的精度,也能每分鐘穩定運行180米, 是目前獨一無二的高效機組
結構特點：
1、獨家設計：30組預置設計，可循環設置，有效解決因停機改換尺寸，影響 工 作效率，是一般設備2~3倍以上的效率。
2、獨創的切斷：采用交流伺服電機間歇式設計，機械磨損小，使用壽命長，切斷一次電機只運轉0.1秒。避免連切，工作可靠性差等缺陷。
3、獨家設計：采用雙放線架和整線系統設計，人工放線已成為歷史，也減少因停機穿線、焊接造成效率低下。
4、獨家設計：采用二次成品收集裝置給成品打捆帶來方便。
5、可配獨創的牽引機，不用潤滑粉、不用潤滑液、節約成本，無粉塵生產(ZT12-10C)。
6、該機采用全輥動牽引校直結構，有效解決傷肋問題。
7、該系列冷軋設備均可采用合金拉絲滾筒，兩臺臥式重型拉絲機，穿絲方便、調整簡單。不會因調整不當造成斷絲、成品質量不穩定等弊病。
8、如減徑1毫米左右，可以用一臺拉絲機操作更簡單，更省電。
9、獨創的切斷：采用交流異步電動機間歇式設計，機械磨損小，使用壽命長，切斷一次電機只運轉0.3秒，避免傳統校直機的連切，工作可靠性差等缺陷。
10、兩臺軋機均采用全鋼制結構、承受力大、不會損壞。
11、該機組電動機采用交流異步無級調速電動機、控制電路簡單、可靠性高、幾乎免維護，操控簡單，也可配變頻調速。
12、落料架采用360度旋轉設計，不會夾條，避免經常調整和落料不順暢等缺陷。
| 名 稱 |
單 位 |
技 術 參 數 |
| |
|
|
|
在線調直 |
在線調直 |
在線調直 |
在線調直 |
| 型 號 |
|
ZJ8-7 |
ZJ12-10 |
ZJ8-7A |
ZJ12-10A |
ZT8-7A |
ZT12-10A |
ZT8-7B |
ZT12-10B |
| 加工母材直徑 |
毫米 |
φ6.5-8 |
φ6.5-12 |
φ6.5-8 |
φ6.5-12 |
|
|
φ6.5-8 |
φ6.5-12 |
| 毫米/mm |
φ6.5-8 |
φ6.5-12 |
| 成品尺寸 |
|
φ5-7 |
φ5-10 |
φ5-7 |
φ5-10 |
φ5-7 |
φ5-10 |
φ5-7 |
φ5-10 |
| 線速度 |
米/分鐘 |
80 |
80 |
150 |
180 |
80 |
80 |
150 |
150 |
| m/min |
| 預定長度 |
米 |
|
|
|
|
1.5～90 |
1.5～90 |
1.5～90 |
| m |
| 落料滑道長度 |
米 |
|
|
|
|
8 |
8 |
8 |
8 |
| m |
| 落料滑道方式 |
|
|
|
|
|
360°旋轉 |
360°旋轉 |
360°旋轉 |
360°旋轉 |
| 二次收集接料長度 |
m/米 |
|
|
|
|
|
|
6▲ |
6▲ |
| 二次接料方式 |
|
|
|
|
|
|
|
360°旋轉
▲ |
360°旋轉
▲ |
| 調速 |
|
|
無級 |
無級 |
無級 |
無級 |
無級 |
無級 |
無級 |
| 成品輸送帶長度 |
米 |
|
|
|
|
可按要求另配 |
可按要求另配 |
可按要求另配 |
可按要求另配 |
| m |
| 切斷誤差 |
毫米 |
|
|
|
|
±2.5 |
±2.5 |
±2.5 |
±2.5 |
| mm |
| 總功率 |
千瓦 |
～50 |
～65 |
～75 |
～110 |
～55 |
～75 |
～75 |
～110 |
| KW |
| 總重 |
公斤 |
～5000 |
～6500 |
～6500 |
～9000 |
～7000 |
～8000 |
～8000 |
～11000 |
| Kg |
| 工作使用面積 |
長×寬×高 |
20×2.5×2 |
20×3×2 |
25×3×2 |
25×3.5×2 |
32×4×2 |
32×4×2 |
40×4×2生產12米 |
45×4×2生產12米 |
| 包括放線，最小 |
m/米 |
| 放線架 |
|
|
|
有單組 |
有雙組 |
有單組 |
有單組 |
有雙組 |
有雙組 |
| 整線器 |
|
|
|
有 |
有 |
|
|
有 |
有 |
| 對焊機 |
|
|
|
有 |
有 |
|
|
有 |
有 |
| 軋制次數 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| 軋片尺寸 |
mm |
φ150 |
φ150 |
φ150 |
φ150 |
φ150 |
φ150 |
φ150 |
φ150 |
| 排線方法 |
|
光桿排線器 |
光桿排線器 |
光桿排線器 |
光桿排線器 |
|
|
|
|
| 收線重量 |
公斤/kg |
700 |
1000 |
700 |
1000 |
|
|
|
|
| 收線機 |
臺 |
1 |
1 |
1 |
1 |
|
|
|
|
| 在線調直機 |
臺 |
|
|
|
|
1 |
1 |
1 |
1 |
| 除鱗機 |
臺 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 應力消除 |
臺 |
1 |
1 |
1 |
1 |
|
|
|
|
| 操作控制臺 |
臺 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 冷卻系統 |
套 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 拉絲機 |
|
500型 |
650型 |
650型 |
750型 |
650+750型 |
650+750型 |
650+800型 |
650+800型 |
| 臺數 |
|
2臺 |
2臺 |
2臺 |
2臺 |
2臺 |
2臺 |
2臺 |
2臺 |
| 軋機 |
|
2臺軋機 |
2臺軋機 |
2臺軋機 |
2臺軋機 |
2臺軋機 |
2臺軋機 |
2臺軋機 |
2臺軋機 |
| 按φ7mm鋼筋產量 |
公斤 |
1449公斤 |
1449公斤 |
2718公斤 |
3260公斤 |
1449公斤 |
1449公斤 |
2718公斤 |
2718公斤 |
| kg |
每小時 |
每小時 |
每小時 |
每小時 |
每小時 |
每小時 |
每小時 |
每小時 |
| 按φ10mm鋼筋產量 |
|
|
2960公斤 |
|
6660公斤 |
|
2960公斤 |
|
5550公斤 |
| |
|
每小時 |
|
每小時 |
|
每小時 |
|
每小時 |
| 操作人員 |
名/臺 |
2以上 |
2以上 |
2以上 |
2以上 |
3以上 |
3以上 |
3以上 |
3以上 |
| 注：▲選配裝置 如有變動恕不另行通知 |
